渠道

渠道分爲(wéi / wèi)接入渠道inbound及接出渠道outbound，inbound和(hé / huò)outbound都包括請求的接收和(hé / huò)響應，按照消息的接收方式進行區分，inbound用來接收消息，outbound用來向外部訪問數據。

channel基礎配置

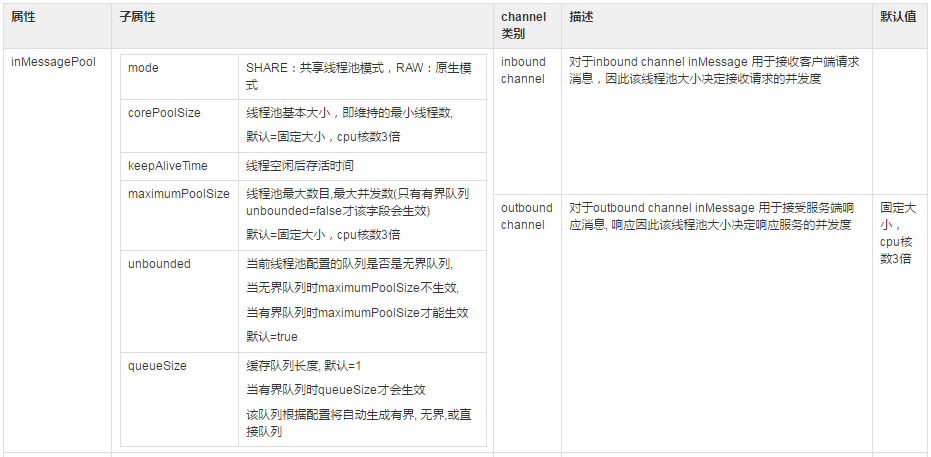

渠道線程池配置

• 該線程池的作用爲(wéi / wèi)替換netty線程, 接替netty線程執行任務
• 當請求或響應處理鏈中有比較耗時的阻塞任務執行時, 如在網關的請求處理鏈阻塞的去調用其他服務, 或操作數據庫等場景, 可以應用該功能.
• 如果請求和(hé / huò)響應鏈中幾乎沒有耗時操作, 比如純透傳場景, 則不需要(yào / yāo)配置線程池, 減少線程切換損耗.

接入渠道inbound

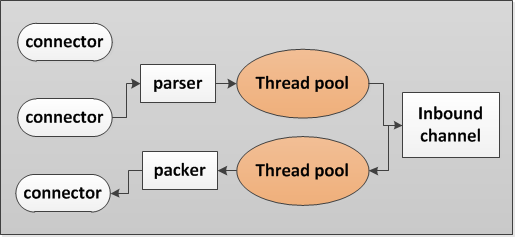

使用渠道類型channelType=inbound進行區分，一(yī / yì ／yí)個gateway可以配置多個inbound channel，每個inbound channel包含多個connector，每個connector負責監聽一(yī / yì ／yí)個指定port，connector對報文解碼解析後，提交給inbound channel處理線程池進行處理。

處理流程如下如所示：

接出渠道outbound

使用渠道類型channelType=outbound進行區分，一(yī / yì ／yí)個gateway可以配置多個outbound channel，每個outbound channel包含多個connector，每個負責發起一(yī / yì ／yí)類請求，connector對報文打包編碼後進行發送。 處理流程如下如所示：

連接器及參數說明

連接器，以下使用connector代替，在服務和(hé / huò)渠道之間起橋接作用，用來鏈接真實的服務和(hé / huò)渠道，分爲(wéi / wèi)inbound的connector和(hé / huò)outbound的connector。

inbound連接器會在本地(dì / de)開啓指定端口port，監聽請求，接收到請求後，由指定的解碼器進行解碼，同時在請求處理完成後，由特定的編碼器進行編碼并輸出響應。解碼器和(hé / huò)編碼器一(yī / yì ／yí)般成對出現。

outbound連接器作爲(wéi / wèi)訪問客戶端，用來發送請求消息，同樣需要(yào / yāo)編碼器和(hé / huò)解碼器的參與。

網關支持多種協議報文, 體現在連接器的配置中

• 協議類型: 對應上面配置中的 protocolType 字段

• 報文類型: 對應上面的 contentType 字段

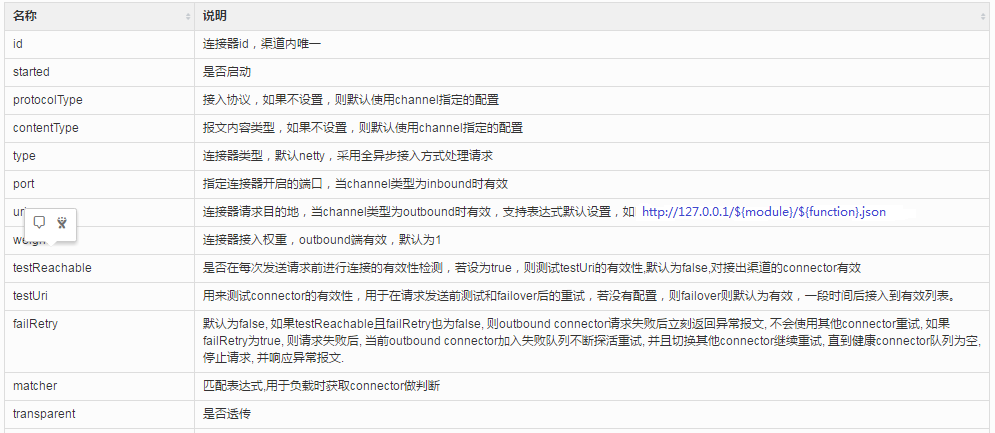

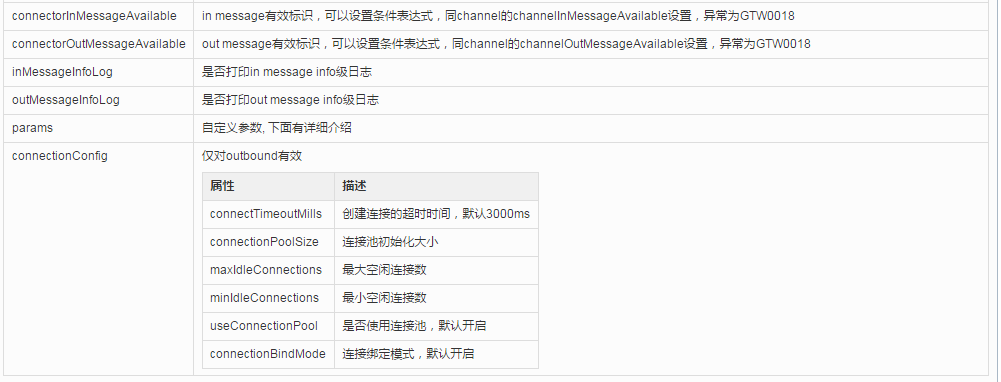

connector基本配置

params配置介紹

connector中params主要(yào / yāo)是一(yī / yì ／yí)些協議層配置, 使用場景及配置如下:

1. https協議

   | 字段 | 描述 | | ---------------- | ------------------------------- | | keyStorePath | 證書倉庫路徑, 支持相對路徑 | | keyStorePassword | 證書倉庫密碼 | | twoWay | 是否雙向認證, 僅在inbound端配置 |

1. socket-ssl協議

   可能需要(yào / yāo)長度域相關配置, 以定長報文的長度域配置爲(wéi / wèi)例:

   | 字段 | 描述 | | -------------------------- | ------------------------------------------------------------ | | keyStorePath | 證書倉庫路徑, 支持相對路徑 | | keyStorePassword | 證書倉庫密碼 | | twoWay | 是否雙向認證, 僅在inbound端配置 | | prependerLengthFieldLength | 在向外發送消息時自動計算長度域長度值以及将該值放入報文頭的前幾個字節, 如該值爲(wéi / wèi)4, 則将長度域值放入報文頭的前4個字節 | | lengthFieldLength | 作用範围: 網關收到消息時解析報文, 該字段指定了(le／liǎo)長度域長度, 如配置爲(wéi / wèi)4, 解析報文時按照長度域長度爲(wéi / wèi)4進行解析 | | initialBytesToStrip | 作用範围: 網關收到消息時解析報文, 如果不需要(yào / yāo)解析後的報文包含長度域, 需要(yào / yāo)配置該字段的值爲(wéi / wèi)長度域長度 | | lengthFieldOffset | 作用範围: 網關收到消息時解析報文, 長度域不在報文頭需要(yào / yāo)配置該字段 | | lengthAdjustment | 作用範围: 網關收到消息時解析報文, 如果長度域的值包含報文長度和(hé / huò)長度域長度本身, 則需要(yào / yāo)配置該字段進行修正 |

2. 重組http請求頭

   如在Outbound端修改某些http請求頭以适配服務端的應用服務器, 配置如:

   outbound_channel:
     values:

   - channelType: outbound
     available: true
     protocolType: http
     id: jsonChannel
     values:
     - id: ccc
       protocolType: http
       started: true
       contentType: json
       type: netty
       uri: http://localhost:8888
       params:
         headers:
           #reset字段表示重置整個請求頭, 如果隻需要(yào / yāo)重置請求頭中某個字段, 不需要(yào / yāo)配置該項, 注意其中Content-Length 由網關内部自動填充, 不需要(yào / yāo)關注
           reset: true
           Content-Type: 'application/json'
           #Host字段比較容易不被應用服務器識别, 會報HTTP Error 400. The request has an invalid header name 或類似錯誤
           Host: '127.0.0.1:6666'
       name: aa
       started: true


1. 請求超時及連接空閑超時

   • 需注意, 在Inbound connector和(hé / huò)outbound connector中都有相同的超時和(hé / huò)連接空閑配置
   • 他們的區别爲(wéi / wèi)Inbound connector的 responseIdleTime字段爲(wéi / wèi)讀超時, 表示請求進入Inboundconnector後, 開始計時, 如果計時時間達到responseIdleTime字段值還沒有收到來自服務端的響應, 則抛超時異常, 響應超時異常報文給客戶端.
   • Outbound connector的 responseIdleTime字段也爲(wéi / wèi)讀超時, 表示請求進入Outbound connector後(發送報文數據給服務端後), 開始計時, 如果計時時間達到responseIdleTime字段值還沒有收到來自服務端的響應, 則抛超時異常, 響應超時異常報文給客戶端.
   • idleTime爲(wéi / wèi)連接的空閑超時, 如果連接超過該時間未接受或發送過數據, 則認爲(wéi / wèi)該連接空閑超時, 直接關閉連接, 沒有異常抛出.

   outbound_channel#nps:
     values:

   - channelType: outbound
     available: true
     id: out_nps
     values:
     - id: nps01
       type: netty
       started: true
       protocolType: http
       contentType: http-transparent
       #單位秒
       params: {responseIdleTime: 60, idleTime: 120, timeUnit: seconds}
       uri: '%{nps.url}/${path}'
       name: NPS模塊
       started: true
       inbound_channel#ws:
       values:
   - channelType: inbound
     id: inbound_ws_channel
     protocolType: http
     contentType: http-transparent
     values:
     - port: 9000
       id: inbound_ws_connector
       started: true
       type: netty
       params: {responseIdleTime: 70, idleTime: 120, timeUnit: seconds}
       name: WebService接入渠道
       started: true


2. 是否攔截http協議非200響應碼值的響應

   outbound_channel:
     values:

   - channelType: outbound
     available: true
     protocolType: http
     id: jsonChannel
     values:
     - id: ccc
       protocolType: http
       started: true
       contentType: json
       type: netty
       uri: http://localhost:8888
       #該值默認爲(wéi / wèi)true, 如果爲(wéi / wèi)true, 攔截非200碼值的響應, 組裝成http異常報文,但組裝後的http響應碼值爲(wéi / wèi)200.
       #如果爲(wéi / wèi)false, 則不轉換實際響應碼值, 并将其響應給客戶端
       params: {reportError: true}
       name: aa
       started: true


   基本json接入接出協議示例

   gateway.yaml

   接出協議爲(wéi / wèi)ssl

   gateway-1.yaml

   該示例接入報文格式爲(wéi / wèi)json, 接出報文格式爲(wéi / wèi)xml, 且接出時應用ssl協議, 注意該json報文必須有一(yī / yì ／yí)個根節點, 才能與xml協議轉換, 不然報錯

   接入接出都爲(wéi / wèi)https協議

   gateway-2.yaml

   隻允許配置一(yī / yì ／yí)個keystore, 所以這個keystore要(yào / yāo)包含信任證書列表和(hé / huò)自己的私鑰, keystore内容不能是字符串格式

   接入webservice, 接出json, wsdl在本地(dì / de)配置

   gateway-3.yaml

   需要(yào / yāo)注意的事項:

   wsdl路徑配置在config.properties中,格式爲(wéi / wèi) gateway.wsdlLocation='' 全局有效json服務返回的報文必須符合該wsdl規範, 否則客戶端将拿到空報文, 那如何保證每次請求都能獲取到對應的wsdl進行解析呢? 我們的規範是按照請求路徑匹配到對應的wsdl的, 我們約束wsdl放置的相對路徑必須與對應的請求路徑一(yī / yì ／yí)緻, 這樣就能确定他們的一(yī / yì ／yí)對一(yī / yì ／yí)關系了(le／liǎo) 在outboud端可根據訪問路徑自動從遠端獲取wsdl, 可以不用把wsdl配置到本地(dì / de) 比如wsdl放置路徑



   我們指定wsdl的文件夾路徑爲(wéi / wèi) gateway.wsdlLocation=./wsdl , 則請求路徑爲(wéi / wèi)/rcs入訪測試wsdl/RcscustcollloanqueryService 能請求到RcscustcollloanqueryService服務

接入消息時一(yī / yì ／yí)個端口支持不同報文格式的請求, 如監聽9000端口, 可以用http json請求也可以用http xml或者webservice請求,或者透傳

1. 注意同一(yī / yì ／yí)端口不能支持不同協議, 比如http協議和(hé / huò)socket協議, 但支持不同報文格式

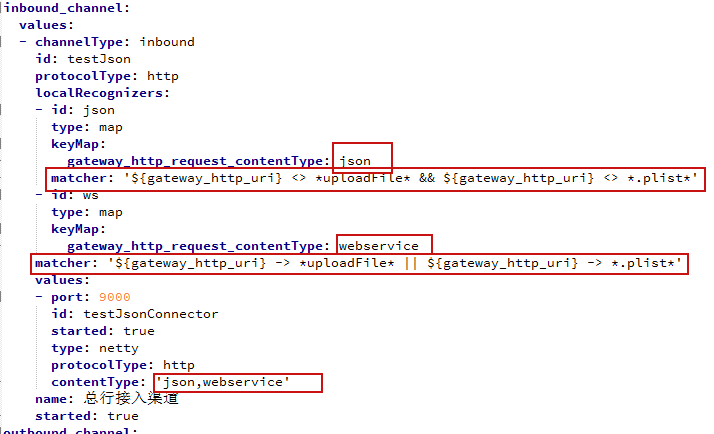

2. 如下爲(wéi / wèi)配置示例

   gateway-3.yaml



3. 接入時網關需要(yào / yāo)對Json和(hé / huò)webservice請求做區分, 這裏依賴本地(dì / de)識别器和(hé / huò)匹配表達式确認當前請求的報文格式, 并按照解析出的報文格式對報文做解析

4. 也支持xml格式解析或者透傳

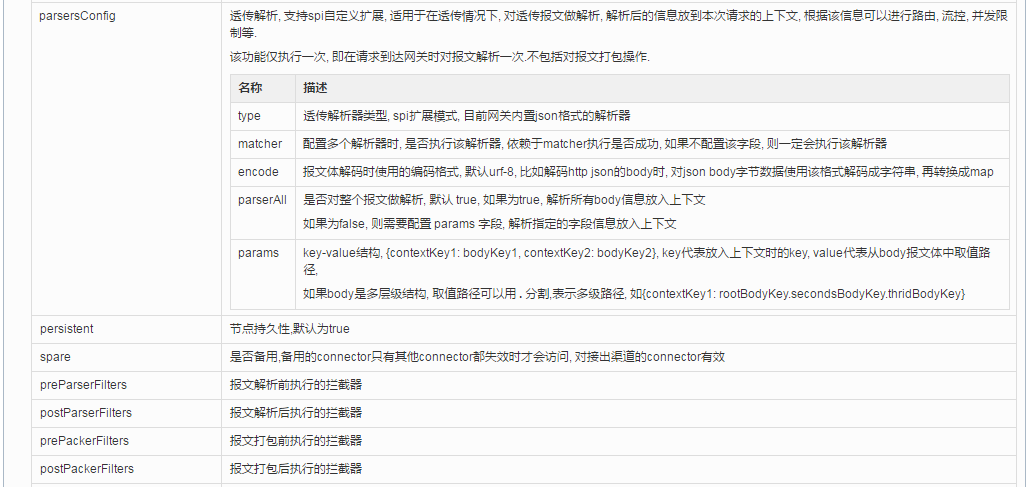

透傳解析

1. 适用于網關隻做報文轉發, 不做報文參數轉換 , 但是純粹透傳卻滿足不了(le／liǎo)路由等需求, 還是需要(yào / yāo)解析請求報文體的某些字段的情況

2. 該功能可以理解爲(wéi / wèi)網關在接入接出報文完全透傳情況下, 在此基礎上增加的對請求報文做解包的功能, 所以我們的配置也是完全在透傳基礎上增加了(le／liǎo)透傳解析的配置.

3. 對透傳報文進行解析的時間發生在請求剛進入網關時, 解析後的報文信息會統一(yī / yì ／yí)放入上下文, 所以可以在任何地(dì / de)方獲取該解析信息, 解析信息可用于路由, 流控, 并發限制等等.

4. 示例配置如下:

   gateway-4.yaml
